19.08.2020 Věděli jste, že digitální vstupy na řídicích jednotkách Unipi jsou zároveň i čítačové? Zjistěte jaké výhody to přináší.
Co jsou to digitální vstupy?
Digitální vstupy detekují, zda je úroveň připojeného napětí nad nebo pod určitou úrovní a tuto informaci pak poskytují řídicí logice kontroléru. Vstupy mohou nabývat pouze dvou stavů (0/1) a jsou proto vhodné pro příjem signálů z dvoustavových zařízení. Typicky se jedná například o tlačítka, vypínače (světlo vypnuto/zapnuto), pohybová čidla (detekován pohyb/klid), snímače polohy a další různé dvoustavové senzory.

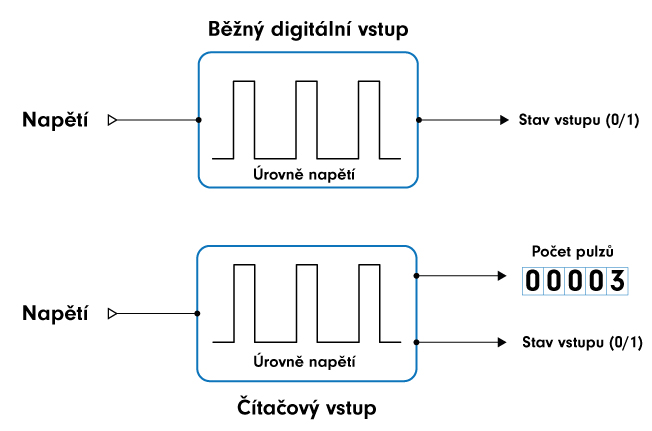

Jaký je rozdíl mezi běžnými digitálními a čítačovými vstupy?
Běžné digitální vstupy jsou omezené rychlostí aplikace na daném kontroléru, která nemusí zachytit velmi krátké a rychlé pulzy. Pro tento účel slouží tzv. čítačové vstupy, tj. digitální vstupy vybavené počítadlem pulzů, které jsou schopny zachytit i velmi krátké pulzy v řádu desítek či stovek mikrosekund.

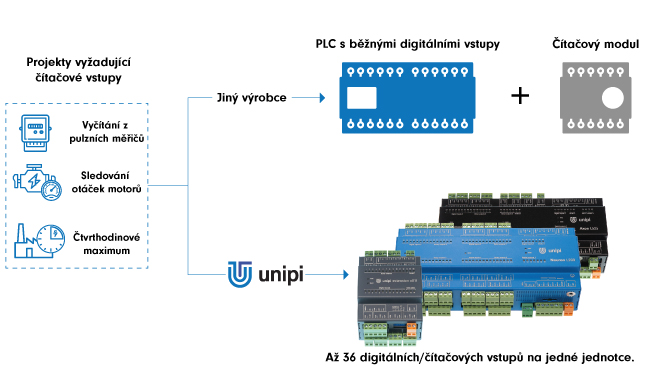

Kontroléry a běžné rozšiřující moduly jiných výrobců jsou často vybaveny pouze běžnými digitálními vstupy. V případě potřeby čítačových vstupů je proto obvykle nutné pořízení specializovaných čítačových modulů. To může citelně zvýšit cenu celé instalace.
Čítačové vstupy na produktech Unipi
U programovatelných logických kontrolérů Unipi Neuron a Unipi Axon a rozšiřujících modulů Unipi Extension jsou oproti tomu všechny digitální vstupy již z výroby zároveň i čítačové. V závislosti na konkrétním modelu tak můžete získat až 36 čítačových vstupů bez nutnosti dokupování externích rozšíření. Čítačové vstupy na uvedených jednotkách a rozšiřujících modulech lze použít pro pulzy až do frekvence 10 kHz. Při překročení maximální hodnoty (4 294 967 295) se pak čítač automaticky vynuluje.
U PLC Neuron se v případě odpojení jednotky od napájení hodnoty čítačů vynulují. U jednotek Axon a rozšiřujících modulů xS11 a xS51 zůstávají hodnoty čítačů uloženy v paměti a nahrají se hned při dalším spuštění PLC. Díky tomu při výpadku napájení nehrozí ztráta dat.
Řídicí jednotka Neuron L203 s 36 digitálními vstupy
Využití čítačových vstupů

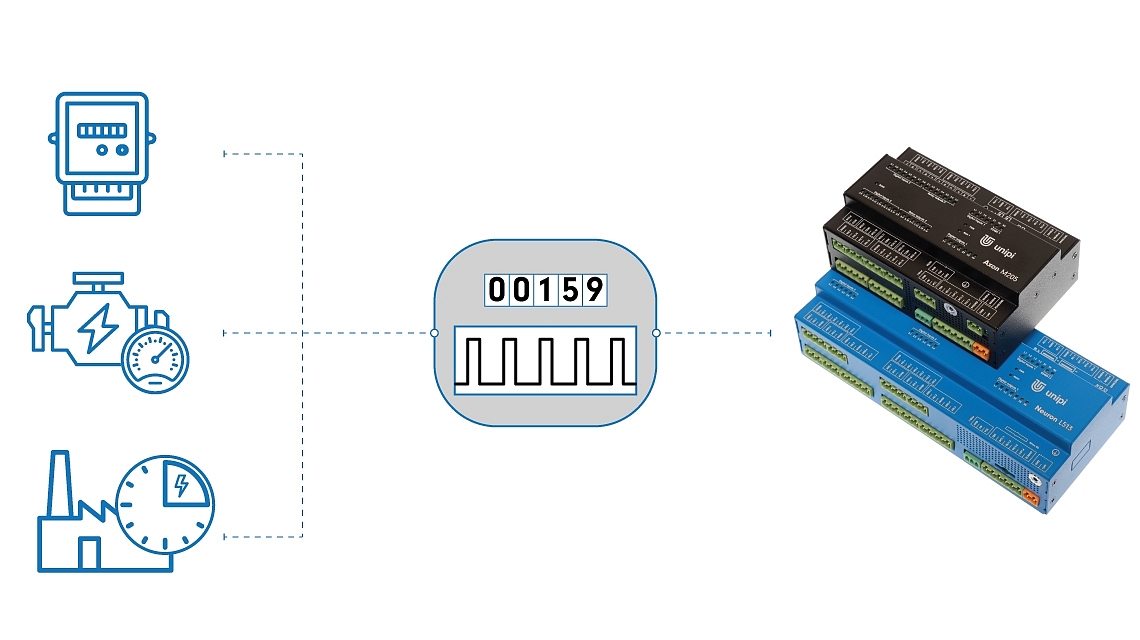

Čítačové vstupy jsou vhodné zejména pro odečet údajů z elektroměrů, vodoměrů, plynoměrů a dalších pulzních měřičů tvořících součást systémů monitoringu a regulace, ventilace, vytápění a klimatizace. Rovněž naleznou využití i při odečtu otáček motorů.
Zejména pro velké odběratele elektřiny (například průmyslové provozy či hotely) pak mohou být čítačové vstupy velmi užitečné při řešení tzv. čtvrthodinových maxim. Tento pojem označuje maximální sjednané množství odebrané elektrické energie během intervalu 15 minut, při jehož překročení odběratel obvykle platí smluvní pokutu. Kontroléry Neuron a Axon a rozšiřující moduly tak lze použít i pro sledování spotřeby energie a optimalizaci provozu zařízení, která nejsou pro danou technologii kritická, za účelem vyhnutí se poplatkům při překročení smluvního limitu.
Vývojové prostředí Mervis IDE, hlavní součást systému Mervis dodávaného zdarma ke všem jednotkám Neuron a Axon, právě pro tento účel nabízí předpřipravený funkční blok Čtvrthodinové maximum (E-Max, T34). Ten kontroléru umožňuje sledovat spotřebu energie pro až osm skupin spotřebičů a v případě hrozícího překročení daného čtvrthodinového maxima jednu či více skupin dočasně odpojit od napájení.
Příklad využití bloku Čtvrthodinové maximum
