21.08.2018 Minulý týden jsme naskladnili naše nové PLC Axon S105 a dnes máme další dobrou zprávu! Na skladě jsou již připraveny i Axony S205, jejichž první zásilka odejde ještě dnes!
Axon S205 si můžete pamatovat už z našeho představovacího článku, kde jsme jej uvedli společně s jeho variantou S215. Pokud pak nyní slyšíte o řadě Axon poprvé, na tomto odkazu naleznete vše potřebné.

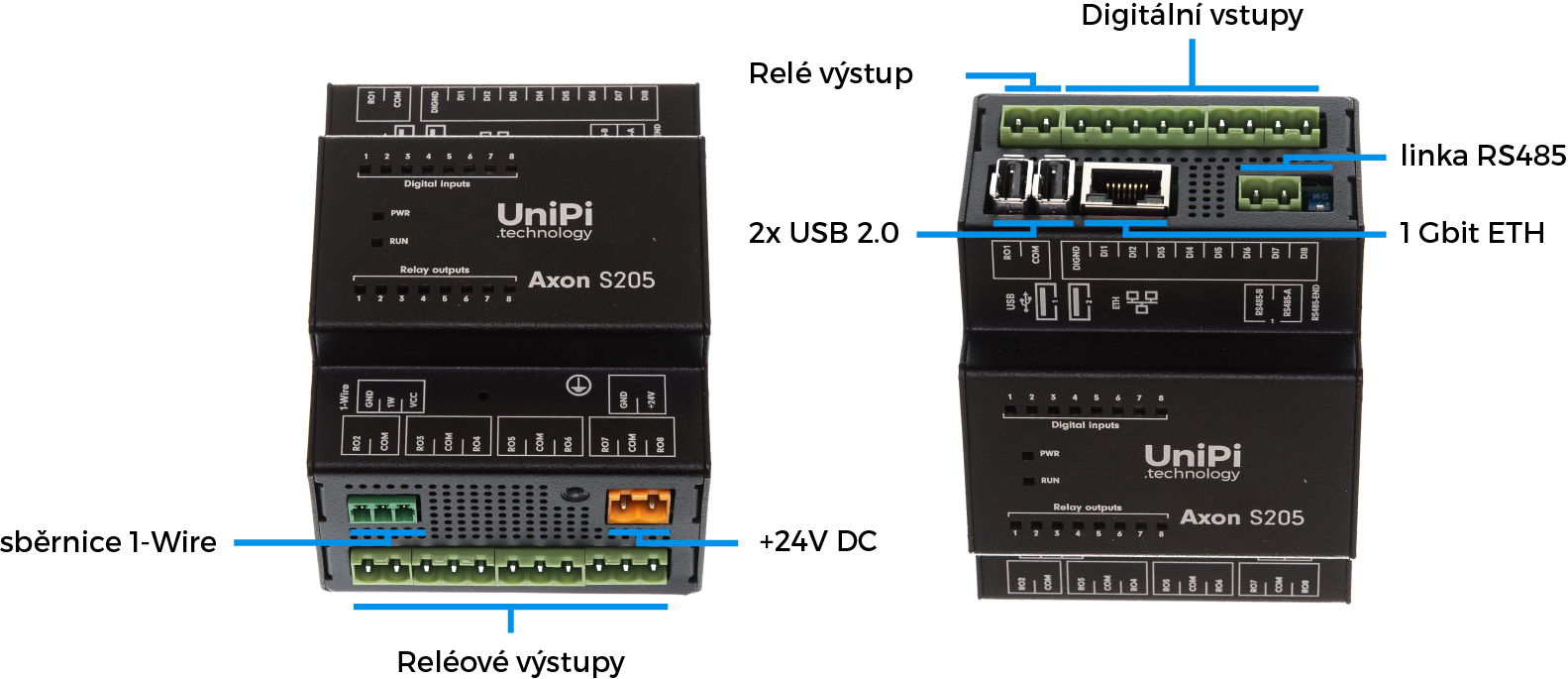

Model S205 je oproti našim dřívějším modelům unikátní díky kombinaci své architektury a rozměrů. Nabízí totiž 8 digitálních vstupů a 8 reléových výstupů při zachování kompaktních rozměrů 70×60×90 mm (4 moduly na DIN liště). Celkem tak disponuje 16 vstupy a výstupy, což modelu S205 dává excelentní poměr velikostu a počtu vstupů a výstupů.
Vstupy a výstupy
Digitální vstupy (DI) umožňují čtení logických stavů reprezentovaných úrovněmi stejnosměrného napětí. U jednotek Axon je logická 1 rozpoznána, pokud je napětí na vstupu v rozmezí 5-40V. Logická 0 je pak detekována v případě poklesu napětí na vstupu pod 5V. Digitální vstupy jsou proto vhodné pro vyčítání binárních senzorů a zařízení jako jsou např. magnetické kontakty, vypínače, pohybová čidla apod.
Reléové výstupy (RO) na jednotkách jsou určena maximální 250V střídavé napětí, případně 30V napětí stejnosměrné při maximální proudové zátěži 5A. Tento prvek architektury umožňuje jednotce S205 spínat dvoustavová externí zařízení, nejčastějším využitím relé je proto spínání kotlů, elektromotorů, bojlerů případně externích silnějších relé.
Digitální vstupy také disponují funkci Direct Switch, která umožňuje propojit digitální vstup s digitálním nebo reléovym výstupem. Direct Switch lze nakonfigurovat ve třech modech: Copy (spínání výstupu aktivním vstupem), Invert (neaktivní vstup spíná výstup) a Toggle (s každou změnou vstupu se změní i hodnota výstupu). Funkce Direct Switch je nezávislá na řídicím programu v PLC a je tedy vhodná pro projekty náročné na rychlost odezvy (typicky např. ovládání světel).
Komunikační rozhraní
Komunikační rozhraní jsou zastoupena sériovou linkou RS485 pro komunikaci s až 256 zařízeními, a jednou sběrnicí 1-Wire. Linka RS485 umožní komunikaci s až 256 zařízeními a slouží buď pro komunikaci s širokou škálou zařízení, případně pro připojení rozšiřujících modulů či operátorských panelů. Sběrnici 1-Wire pak využijete pro připojení různých senzorů, které tuto sběrnici užívají - příkladem mohou být naše nové 1-Wire teplotní senzory.
Software
Model S205 (stejně jako všechny produkty řady Axon) prodáváme s předinstalovaným systémem Mervis. Jde o naši oficiální podporovanou profesionální platformu pro programování a řízení PLC, vyvíjenou dle standardnu IEC 61131-3. Mervis kromě kontrolního software obsahuje i vývojářské prostředí, přehledný editor grafického uživatelského rozhraní (HMI) a rozhraní SCADA pro vzdálené ovládání a monitoring. Pokud vám ale Mervis nevyhovuje, můžete jej snadno manuálně odinstalovat a nahradit jiným softwarem z naší nabídky.
Vedle komerčních řešení ale Axon umožňuje užití i otevřených řešení. Základní platformou Axonu je výkonný OS Linux a díky široké kompatibilitě zákazník může využít širokou škálu open-source platforem. U Axonu jako základní rozhraní využíváme SysFS pro základní přístup ke vstupům/výstupům na úrovni souborů - tato volba je vhodná předševším pro softwarové inženýry. Kromě něj je k dispozici i naše vlastní aplikační programovací rozhraní EVOK, navržený k co možná nejjednoduššímu přístupu k hardwaru. Díky šesti unifikovaným metodám EVOK podporuje prakticky jakýkoliv programovací jazyk. Platforma je volně dostupná na úložišti GitHub.
Využití
Digitální vstupy a reléové výstupy v kombinaci s kompaktními rozměry činí z modelu S205 ideální řídicí jednotku pro menší automatizační projekty. Ty mohou zahrnovat například následující využití vstupů a výstupů jednotky.
Digitální vstupy: externí termostat, průtokoměr, digitální vypínače
Reléové výstupy: ovládání žaluzií či zástěn, otevírání brány, spínač podlahového topení, spínání silnějších relé pro ovládání kotle, bojleru a oběhového čerpadla.
Sběrnice 1-Wire: sada teplotních a vlhkostních čidel v interiéru i exteriéru
Linka RS485: připojení chytrého elektroměru
Linka RS232: připojení dotykového ovládacího panelu celého systému
Sběrnice 1-Wire: různé sady 1-Wire čidel (teplotní čidla, detektory pohybu)
Kam dál?
Pokud jste si Axon S205 již objednali, můžete svou zásilku v souladu s našimi přepravními podmínkami očekávat do deseti dnů od naskladnění. Pokud jste si ale S205 ještě neobjednali, případně čekáte na naskladnění jiných modelů, navštivte náš e-shop a objednávejte ještě dnes. U produktů, které zatím nejsou skladem, vám dáme včas vědět o jejich naskladnění, proto bedlivě sledujte novinky!
