Zaujal Vás systém Mervis a přemýšlíte o jeho nasazení na Váš projekt? Přinášíme stručného průvodce procesem zprovoznění jednotky a instalací samotného Mervisu.
Krok 0: Naplánujte si svůj projekt
Předtím než se rozhodnete pořídít jednu z řídících jednotek Unipi, je potřeba určit, co od projektu očekáváte. Chcete řídit osvětlení ve svém rodinném domě? Chcete na dálku ovládat kotel a topnou soustavu? Od účelu Vašeho projektu se odvíjí i výběr odpovídajících zařízení; ten napoví, jaký počet a druhy vstupů a výstupů budete pro Váš projekt potřebovat. V plánovací fázi doporučujeme i předem načrtnout propojení jednotlivých spínačů a jimi ovládaných zařízení. Chybu neuděláte ani když budete při přípravě počítat s přebytkem vstupů a výstupů - s rezervou I/O nejen zabráníte nepříjemným překvapením při samotném fyzickém zapojování, ale zároveň získáte prostor pro další případná rozšíření.
Krok 1: Zprovoznění řídící jednotky
Kontrolér Unipi zapojte do napájení za využití doporučeného zdroje. Jednotky Unipi Neuron a Unipi Axon k napájení užívají zdroj dodávající 24V napětí a 0,63A či 1,5A proud v závislostií na konkrétním modelu. Desky Unipi 1.1 a 1.1 Lite oproti tomu používají 5 V/2,4 A zdroj, který lze zakoupit ve variantě pro DIN lištu, případně pro zapojení do běžné zásuvky. Informace o potřebném zdroji naleznete v příslušném manuálu k danému modelu. Kontrolér následně pomocí síťového kabelu připojte buď přímo k Vašemu počítači či k síťovému routeru.
Krok 2: Zprovoznění Mervisu

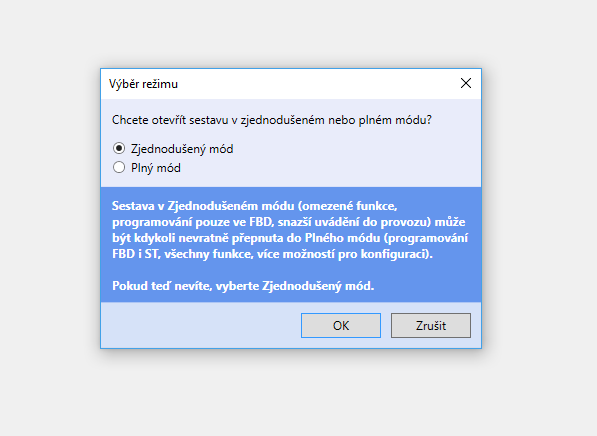

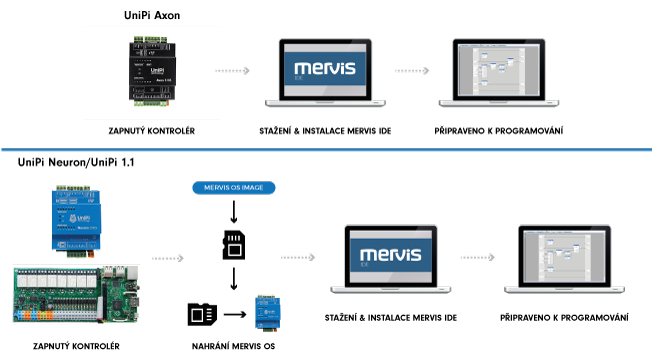

Po zapojení do napájení je na řadě instalace samotného systému Mervis. Jednotky Unipi Axon jsou standardně dodávány s Mervisem již předinstalovaným v interní paměti, ihned po spuštění jednotky proto můžete přistoupit k instalaci samotného vývojářského prostředí IDE na Váš počítač; jeho aktuální verzi můžete bezplatně stáhnout z Unipi Knowledge Base. U jednotek Unipi Neuron a Unipi 1.1/1.1 Lite, využívající počítač Raspberry Pi, je oproti tomu nutné před instalací IDE nahrát obraz systému Mervis na paměťovou kartu a tu následně vložit do jednotky. Po instalaci prostředí IDE u všech jednotek rovněž doporučujeme aktualizovat i běhové prostředí Mervis RT. Následně již stačí jen založit nový projekt v rozhraní Mervis IDE a následně spárovat projekt s kontrolérem. Pro jednodušší start práce se systémem doporučujeme spustit systém v základním módu (v angličtině Simple Mod).
Krok 3: Budování sítě
Po zprovoznění PLC můžete začít s připojováním jednotlivých komponent systému. Prvním krokem je vygenerování proměnných pro PLC; pro zrychlení a zjednodušení celého procesu disponuje Mervis funkcí Set Autogen, která automaticky zpřístupní všechny vstupy a výstupy jednotky a udělí jim výchozí názvy. S připravenými I/O pak můžete začít přidávat a párovat jednotlivá zařízení s odpovídajícími vstupy a výstupy; v této fázi připojte i všechny případné rozšiřující moduly. Následuje správná konfigurace sítě, detekce a pojmenování zařízení. Pokročilejší uživatelé mohou nastavit proxy server pro umožnění vzdáleného programování (více o tématu proxy serveru naleznete na Unipi Knowledge Base).
Krok 4: Začínáme programovat
Pokud jste splnili všechny výše uvedené body, nic už nestojí v cestě začátku samotného programování. Začátečníkům doporučíme si nejprve na zkoušku vytvořit několik vstupů a výstupů, vyzkoušet si na nich práci s časovými programy, případně data přenést do zkušebního uživatelského rozhraní (HMI). To je nově integrováno přímo v prostředí Mervis IDE, práce s ním je tak výrazně jednodušší a praktičtější než u starších verzí Mervisu. Pro inspiraci můžete využít ukázkové projekty na Unipi Knowledge Base.
Závěr
Pokud jste v Mervisu začátečníci, navštivte článek 7 tipů pro programování PLC, kde naleznete soubor praktických rad, tipů a triků pro práci nejen s Mervisem, ale také s ostatními způsoby programování PLC. Unipi.technology rovněž pravidelně pořádá odborná školení práce s Mervisem, vedené samotnými vývojáři; zde si praktickou formou vyzkoušíte jak základy, tak i pokročilé funkce Mervisu. Školení jsou oznamována skrze webové stránky a newslettery Unipi, sledujte proto sekci Novinky na webu www.unipi.technology, případně se přihlašte k odběru newsletterů.
