26.03.2019 Představujeme zbrusu novou sadu senzorů kombinujících širokou konektivitu a možnost měření až šesti veličin, to vše v kompaktní nástěnné krabičce.
Základní charakteristika
Sada senzorů RW/RLW je určena pro měření kvality ovzduší v domech, školách, kancelářských budovách a dalších podobných objektech. Samotné čidlo je umístěno v praktické plastové instalační krabičce s krytím IP20 určené pro snadnou montáž na stěnu - vedle standardní plastové krabičky můžete zakoupit i speciální odolnou Antivandal verzi vyrobenou z odolného eloxovaného hliníku. K dispozici je i speciální provedení pro interiéry s vyššími estetickými nároky.

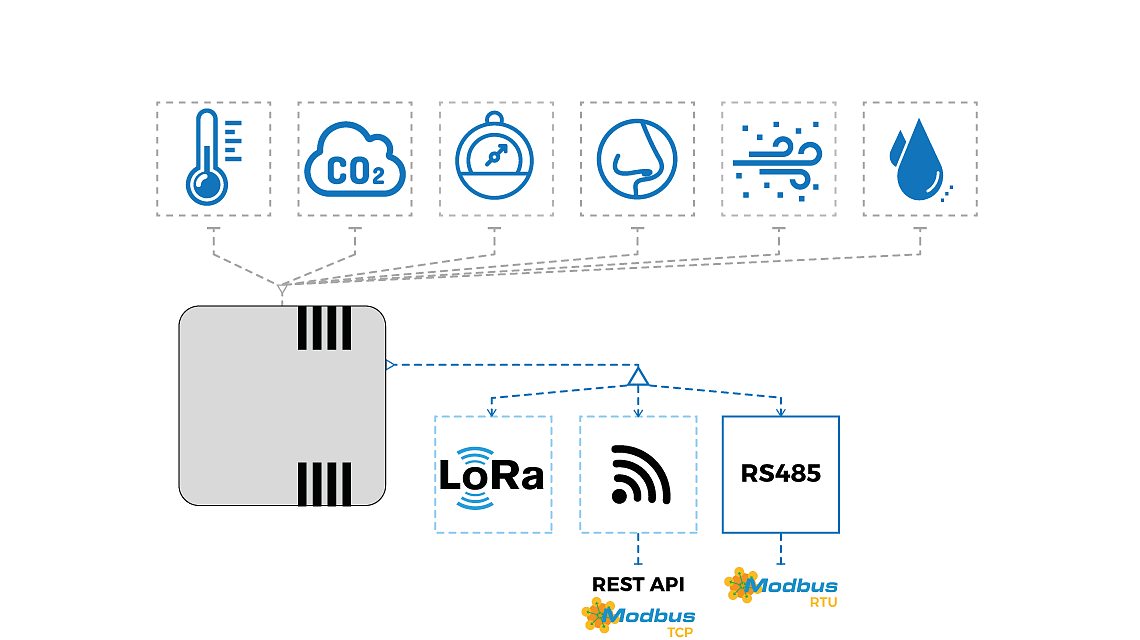

Všechny čtyři modely senzoru mohou provádět měření teploty, vlhkosti, pachu a barometrického tlaku, modely THC jsou pak vybaveny i čidlem pro měření koncentrace CO2 s barevnou LED měnící barvu od zelené po červenou (zelená = nízká koncentrace, červená = vysoká koncentrace). V současnosti také vyvíjíme prachové čidlo, které senzoru umožní měřit koncentraci prachových částic ve vzduchu. Senzor tak nabízí měření až šesti veličin v jednom kompaktním balení.
Přehled modelů | ||||||
Model | Teplota | Vlhkost | CO2 | VOC | Bar. tlak | Prašnost* |
RLW-TH | ✓ | ✓ | × | ✓ | ✓ | × |
RLW-THC | ✓ | ✓ | ✓ | ✓ | ✓ | × |
RW-TH | ✓ | ✓ | × | ✓ | ✓ | × |
RW-THC | ✓ | ✓ | ✓ | ✓ | ✓ | × |
*prachové čidlo je v současnosti ve vývoji
Široká konektivita
Senzory jsou vybaveny zabudovaným webserverem a podporují komunikaci přes rozhraní RS485 (protokol Modbus RTU). Alternativně mohou senzory komunikovat bezdrátově pomocí Wi-Fi (Modbus TCP, rozhraní REST API); senzor umožňuje úvodní konfiguraci v režimu AP, po nastavení pak funguje v režimu klienta. Verze RLW-TH a RLW-THC pak vedle toho disponují i možností komunikace za pomoci bezdrátové technologie LoRaWAN, která se vyznačuje dlouhým dosahem signálu a velmi nízkou spotřebou energie. Součástí balení pak bude i databáze Mervis zdarma.
Model | RS485 | Wi-Fi | LoRaWAN |
RLW-TH | ✓ | ✓ | ✓ |
RLW-THC | ✓ | ✓ | ✓ |
RW-TH | ✓ | ✓ | × |
RW-THC | ✓ | ✓ | × |

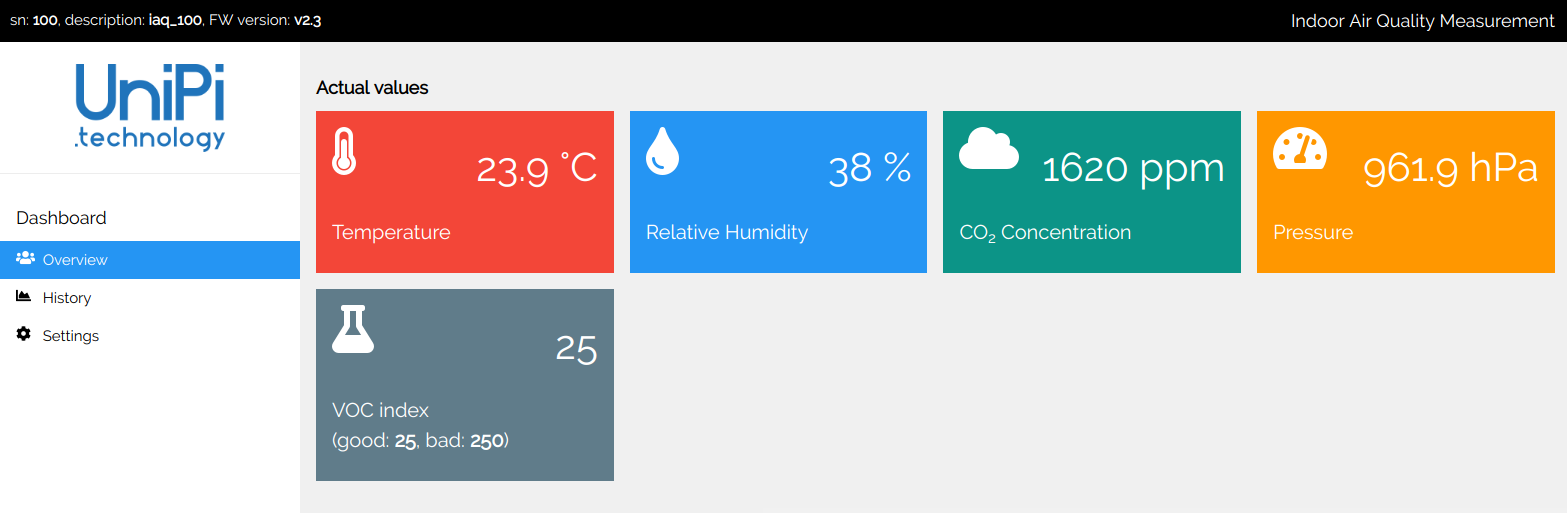

Snímek uživatelského rozhraní webserveru
Technické parametry
Základní charakteristiky | |
Napájení | 5-24V DC, 250ma (microUSB/svorkovnice) |
Rozměry | 120×80×25 mm |
Instalace | Instalační nástěnná krabice (IP20) |
Měřící parametry | |
Teplota vzduchu | -40°C / +85°C |
Relativní vzdušná vlhkost | 0-90% RH nekondenzující |
Koncentrace CO2 | 0 - 10 000 ppm |
Koncentrace VOC | IAQ Index 0-500 |
Barometrický tlak | 300 - 1100 hPa |
Koncentrace pevných částic (PM10, PM2.5) |
0,0 - 999,9 μg/m3 |
Vstupy a výstupy | |
Digitální výstup | max. 24V DC 50mA |
Komunikační rozhraní | |
Wi-Fi (AP klient) | 802.11 b/g/n 2,4 GHz (REST API) |
LoRaWAN | Class A, 14dBm, SF 7-12, 868 MHz (podpora ABT, OTAA aktivace) |
RS485 | Modbus RTU |
