05.12.2019 Začleňte do svého projektu možnost mobilního připojení technologie do internetu s kontroléry Axon LTE. Modely M265 a M565 jsou připravené na skladě.
Pevné síťové připojení nemusí vždy stačit
Programovatelné logické kontroléry jsou v moderní průmyslové automatizaci využívány nejen k samotnému ovládání technologií, ale rovněž i k odečtu provozních údajů či veličin a jejich následnému zpracování a analýze v dohledových systémech.
Co se ale stane, pokud dojde k výpadku síťové komunikace a spojení s kontrolérem se přeruší? Případné problémy nemusí být včas odhaleny a výsledné zastavení provozu či porucha komponent mohou způsobit vysoké finanční ztráty. Je proto vhodné mít k dispozici i záložní konektivitu.
Pevné připojení navíc není vždy realizovatelné. To platí zejména pokud Váš projekt vyžaduje vzdálenou správu a monitoring technologie umístěné v odlehlé či těžko dostupné lokaci bez pevného připojení, případně pokud není z nejrůznějších důvodů možné využít stávající konektivitu.

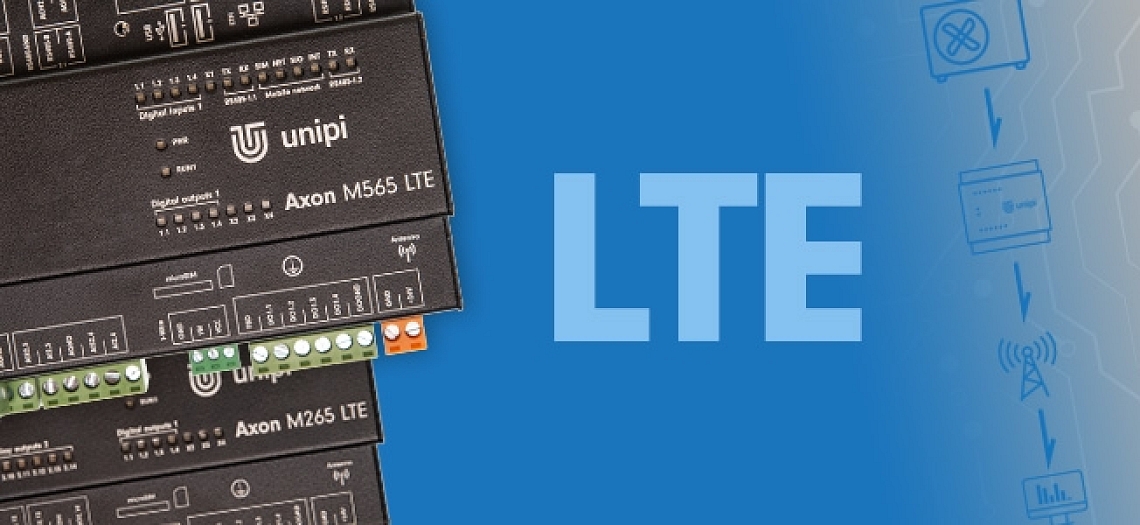

Axon LTE je řešením
Oba výše uvedené problémy můžete nyní snadno vyřešit pomocí nových programovatelných řídících kontrolérů Unipi Axon M265 a M565. Tyto modely jsou charakteristické kompaktními rozměry, vysokou hustotu I/O a širokou konektivitou, jejich hlavní výhodou je ale LTE rozhraní. Díky němu mohou uvedené PLC kromě samotného řízení, monitoringu a regulace zároveň plnit roli komunikačního převodníku s možností odesílat provozní data, upozornění a SMS zprávy.
Unipi Axon M265
Model M265 je vybaven univerzální architekturou nabízející vysoký počet digitálních vstupů a reléových výstupů. Tuto kombinaci využijete zejména pro sběr dat z různých digitálních zařízení a senzorů a jejich následnému využití ke spínání dvojstavových externích zařízení s vyšším proudovým odběrem (žárovky, bojlery, pumpy, větší externí relé aj.). Čtveřice digitálních výstupů Vám pak umožní ovládat dvojstavová zařízení (zámky, světla apod.), případně je možné je pomocí pulzně-šířkové modulace (PWM) použít pro analogové ovládání. Díky dvojici sériových linek RS485 lze jednotku snadno doplnit o další zařízení (rozšiřující moduly Unipi Extension, operátorské panely, elektroměry apod).
| Unipi Axon M265 LTE | |
|
|
- LTE modul (anténa součástí balení) |
Prohlédnout v e-shopu |
|
Unipi Axon M565
Model M565 Vám kromě sady digitálních I/O a reléových výstupů nabídne celkem 5 analogových vstupů (AI) a 5 analogových výstupů (AO). AI využijete zejména pro měření napěťových, proudových či odporových senzorů (odporové teploměry, tenzometry, tlakoměry apod.). AO se oproti tomu využívají pro zařízení s možností plynulé regulace pomocí stejnosměrného napětí nebo proudu jako jsou trojcestné ventily, frekvenční měniče apod. Čtveřice digitálních výstupů Vám pak umožní ovládat dvojstavová zařízení (zámky, světla apod.), případně je možné je pomocí pulzně-šířkové modulace (PWM) použít pro analogové ovládání. Díky trojici sériových linek RS485 lze jednotku snadno doplnit o další zařízení (rozšiřující moduly Unipi Extension, operátorské panely, elektroměry apod).
| Unipi Axon M565 LTE | |
|
|
- LTE modul (anténa součástí balení) |
Prohlédnout v e-shopu |
|
Modely M265 a M565 jsou stejně jako všechny PLC Axon založeny na čtyřjádrovém procesoru Allwinner H5 o taktu 1,2 GHz, který jim společně s 1GB RAM dává dostatek výpočetního výkonu i pro ty nejnáročnější projekty. Standardní výbavu tvoří interní 8GB eMMC paměť, 1Gbit Ethernet, dvojice USB 2.0 portů a v neposlední řadě i odolné hliníkové šasi s krytím IP20. Kontroléry jsou určené pro snadnou instalaci na standardní DIN lištu, součástí balení LTE modelů je i externí anténa.
Softwarová výbava
M265 i M565 jsou standardně dodávány s předinstalovaným systémem Mervis - oficiálně podporovanou SW platformou pro programování jednotek Unipi. Vývojářské prostředí Mervis IDE, pak ve své poslední verzi 2.2.0 obsahuje i možnost konfigurace LTE rozhraní přímo ve vlastnostech daného PLC.
Nastavit lze následující parametry:
- zapnutí/vypnutí LTE rozhraní
- PIN kód SIM karty vložené do kontroléru (nepovinné, pokud karta PIN nemá)
- telefonní číslo navázané na SIM kartu (nepovinné)
- APN, tj. jméno přístupového bodu k LTE
Jednotky s LTE lze využít i pro zasílání SMS zpráv. Pro tento účel je v Mervis IDE k dispozici funkční blok SendSmsTrig. Podrobný tutoriál k jeho nastavení naleznete na Unipi Knowledge Base.
Návody a detailní informace o používání a konfiguraci LTE naleznete na Unipi Knowledge Base:
- Návod ke konfiguraci LTE rozhraní v Mervis IDE
- Tutoriál k nastavení LTE pro zasílání SMS zpráv v Mervis IDE
- Návod ke konfiguraci LTE rozhraní mimo Mervis IDE
Využití jednotek Axon LTE
Zaujaly vás modely M265 a M565 a rádi byste se dozvěděli více o jejich možném nasazení? Navštivte tomuto tématu věnovaný článek na tomto odkazu.
