Popis produktu

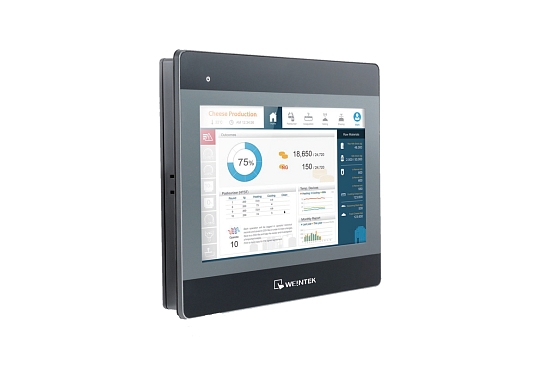

Grafické operátorské panely firmy WEINTEK řady iP s dotykovou obrazovkou jsou určeny pro vizualizaci a monitoring technologických procesů řízených programovatelnými logickými automaty (PLC). Model
MT8106iP je pro tento účel vybaven barevným dotykovým LCD displejem s
úhlopříčkou 10,1",
LED podsvícením a
vysokou hloubkou barev pro detailní zobrazení.
Panel disponuje procesorem
Dual-core RISC a
128 MB operační pamětí. Díky tomu má produkt dostatek výpočetního výkonu pro rychlý náběh systému. Zařízení je vybaveno i
interní eMMC pamětí o velikosti 256 MB. Pro komunikaci je panel vybaven dvojicí sériových portů (
RS485+
RS232), jedním portem
USB 2.0 a jedním 10/100 Mbit
Ethernetovým portem.
Konfigurace panelu je prováděna za pomocí bezplatného softwaru
Easy Builder PRO, který je volně ke stažení na
tomto odkazu.
Produkt je CE certifikován.
Další info
V záložce Soubory (viz. výše) lze nalézt katalogový list k produktu a manuál k softwaru EasyBuilder Pro. Na naší Knowledge Base je také dostupný návod ke komunikaci protokolem
Modbus nebo
BACnet pro řídicí jednotky Unipi se softwarem Mervis.
Dokumentace
|
Produktový list (datasheet)
Produktové vlastnosti a technické informace
|
stáhnout
|
|
Certifikace
Prohlášení o shodě
|
stáhnout
|
|
ebPRO_manual
Návod k použití a technická dokumentace produktu
|
stáhnout
|
Typ displeje |
Wide Viewing Angle LCD (barevný) |
Úhlopříčka displeje |
10,1'' |
CPU |
Dual-core RISC |
RAM |
128 MB |
Rozlišení obrazovky |
1024 × 600 px |
Počet barev |
16,7 milionu |
Komunikační rozhraní |
RS485, RS232, USB, Ethernet |
Napájení |
24V DC (+-20%) |
Interní paměť |
interní 256 MB eMMC paměť |
Rozměry |
271 × 213 × 36,4 mm |
Materiál krytu |
Plast |
Váha |
~1 kg |
