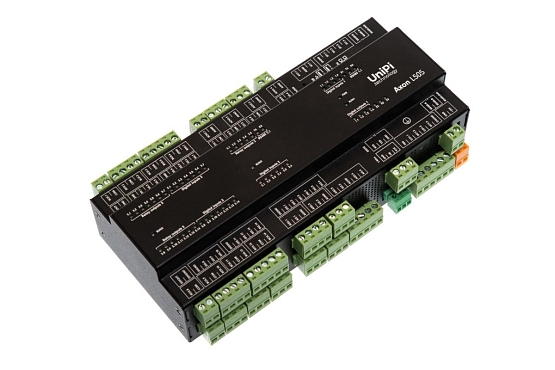

Unipi Axon L505
Poznámka: Výroba ukončena. Produkt byl nahrazen modelem Axon L525.
Unipi Axon L505 je programovatelný logický kontrolér (PLC) a gateway, navržený pro kontrolu, regulaci a monitoring. L505 disponuje architekturou zaměřenou na vyšší počet analogových vstupů a výstupů v kombinaci s vyšším počtem digitálních výstupů a relé vstupů.
Vlastnosti
- univerzální architektura s vysokým počtem I/O
- zvýšený počet analogových I/O, čtveřice sériových linek (RS485 + RS232)
- integrovaný průmyslový počítač (čtyřjádrový procesor, 1 GB RAM)
- interní 8GB eMMC paměť
- odolné hliníkové šasi (krytí IP20), rozšířený rozsah provozních teplot
- určeno pro montáž na DIN lištu
- vybaveno linkou RS485 pro komunikaci skrze protokol Modbus
- softwarová otevřenost (založeno na OS Linux)
- dodáváno s doživotní licencí Mervis
Prodej ukončen
Popis produktu
L505 je zvětšenou verzí modelu M505. Zachovává jeho kombinaci vstupů a výstupů, oproti němu ale výrazně navyšuje počet digitálních vstupů a relé výstupů. L505 je proto vhodný pro rozsáhlé projekty vyžadující ovládání a regulaci většího počtu externích zařízení jako jsou např. trojcestné ventily či tepelné výměníky.
Základní vlastnosti
| Digitální vstupy | 24 | Společné vlastnosti Průmyslový počítač (čtyřjádrový 1,2GHz ARM procesor, 1GB RAM) 8GB eMMC interní paměť 2× USB 2.0 1× 1Gbit Ethernet Wi-Fi, Bluetooth Rozšířený rozsah provozních teplot Hliníkové šasi (IP20) |
| Digitální výstupy | 4 | |
| Reléové výstupy | 19 | |
| Analogové vstupy* | 5 | |
| Analogové výstupy* | 5 | |
| Rozhraní RS485 | 3 | |
| Rozhraní RS232 | 1 | |
| Sběrnice 1-Wire | 1 | |
| Ethernet | 1 |
*přesný počet a typ jednotlivých AI/AO je k dispozici v katalogovém listu (viz záložka Soubory výše)
Popis vstupů a výstupů
Digitální vstupy (DI) umožňují čtení logických stavů reprezentovaných úrovněmi stejnosměrného napětí. Jsou proto vhodné pro vyčítání dvoustavových (binárních) senzorů a zařízení jako jsou např. vypínače (vypnuto/zapnuto), pohybová čidla (detekován pohyb/klid), snímače hladiny kapalin (voda v nádrži/nádrž prázdná) apod.
Digitální výstupy (DO) jsou určeny k ovládání různých dvoustavových zařízení jako je spínání osvětlení, dveřních zámků, pohonů žaluzií apod. Výstupy rovněž disponují funkcí pulzně šířkové modulace (PWM) určené pro analogové řízení
Reléové výstupy (RO) slouží ke spínání zařízení s vyšším proudový odběrem. Jsou tak vhodné pro ovládání žárovek, termoelektrických hlavic, bojlerů, pump apod.
Analogové vstupy (AI) jsou určeny pro měření napětí, proudu či odporu pro vyčítání hodnot z různých analogových senzorů jako jsou teplotní čidla, tlakoměry, tenzometry apod.
Analogové výstupy (AO) slouží k ovládání externích zařízení pomocí stejnosměrného napětí či proudu a jsou tak vhodné pro řízení vícestavových zařízení jako jsou např. trojcestné ventily, tepelné výměníky, elektromotory apod.
Výpočetní modul
Jednotky Axon jsou založeny na průmyslovém počítači se čtyřjádrovým ARM procesorem Allwinner H5 o taktu 1,2 GHz a 1 GB RAM. Díky tomu disponují PLC Axon vysokým výpočetním výkonem, interní 8GB eMMC paměť pak nabízí vyšší spolehlivost než u systémů závislých na microSD paměťových kartách.
Komunikační rozhraní
Jednotky Axon jsou standardně vybaveny sériovými linkami RS485. Tento typ linky nejčastěji využívá protokol Modbus RTU a použít ji lze v kombinaci s širokou škálou zařízení jako jsou např. rozšiřující moduly Extension xS, elektroměry, dotykové HMI displeje, PLC jiných výrobců, různá čidla atd.. Na sběrnici lze provozovat desítky zařízení a celková délka sběrnice může dosáhnout až několik stovek metrů.
Vybrané modely disponují i sériovou linkou RS232. Toto rozhraní se v automatizaci nejčastější používá pro komunikaci s komunikačními převodníky, uzavřenými technologiemi či zobrazovacími zařízeními (např. HMI panely)
Součástí výbavy u vybraných modelů je i 1-Wire sběrnice. Ta nejčastěji využívá 2 nebo 3 vodiče a je určená zejména pro sběr údajů z různých 1-Wire senzorů (teploměry, vlhkoměry, senzory úrovně osvětlení apod.). Na sběrnici je možno zapojit až 15 senzorů, celková délka sběrnice činí až 100 metrů.
Standardní výbavou všech modelů řady Axon je 1Gbit Ethernetový port pro síťovou komunikaci.
Softwarové možnosti
Díky softwarové otevřenosti jednotek Unipi má zákazník široký výběr softwarových řešení a není omezen pouze na jeden software. Vybírat lze mezi komerčními i open-source řešeními. Pro přehled kompatibilního software navštivte Přehled ostatního software.
Hlavní podporovanou platformou užívanou pro jednotky Unipi je řídící systém Mervis. Tato platforma je vyvíjena dle standardu IEC 61131-3 pro programování PLC a zahrnuje rozhraní SCADA pro vzdálenou správu a monitoring, přehledné vývojářské prostředí, editor uživatelského rozhraní (HMI) a online/on-premise databázi pro ukládání dat a zpětnou analýzu historie provozu dané technologie. U jednotek Axon je Mervis dodáván již předinstalovaný.
Vedle komerčních platforem lze využít i některou z řady open-source platforem, případně zkombinovat Axon s vlastním kódem za pomoci otevřeného API EVOK. Pro přehled dostupného software navštivte tento odkaz.
Obsah balení
- řídící jednotka
- odnímatelné šroubové svorky
- držák na DIN lištu (35 mm)
- 2× šroub pro montáž držáku na jednotku
- 1× šroub s vějířovou podložkou pro uzemnění
- instruktážní leták
- žádanka o doživotní licenci Mervis
Další vlastnosti
Komponenty jednotky jsou umístěny v odolném hliníkovém šasi (krytí IP20). Jednotka je určena pro montáž na standardní DIN lištu (35 mm).
Přehled modelů řady Axon
| Označení | DI | DO | RO | AI | AO | RS485 | RS232 | 1-Wire | Společné vlastnosti |
| Typ S, velikost na DIN liště: 4 moduly (7 cm) |
Čtyřjádrový ARM procesor (1,2 GHz) 1GB RAM, 8GB eMMC interní paměť 2× USB 2.0 Wi-Fi, Bluetooth Hliníkové šasi (IP20) Rozšířený rozsah provozních teplot |
||||||||
| S105 | 4 | 4 | - | 1 | 1 | 2 | 1 | 1 | |
| S115 | 4 | 4 | - | 1 | 1 | 4 | - | 1 | |
| S1551 | 4 | 4 | - | 1 | 1 | 2 | 1 | 1 | |
| S205 | 8 | - | 8 | - | - | 1 | - | 1 | |
| S215 | 8 | - | 8 | - | - | 1 | 1 | - | |
| S505 | - | - | - | 4 | 4 | 1 | - | 1 | |
| S515 | - | - | - | 4 | 4 | 1 | 1 | - | |
| Typ M, velikost na DIN liště: 8 modulů (14 cm) | |||||||||
| M205 | 20 | 4 | 14 | 1 | 1 | 2 | 1 | 1 | |
| M2652 | 20 | 4 | 14 | 1 | 1 | 2 | - | 1 | |
| M525 | 8 | 4 | 5 | 5 | 5 | 3 | 1 | 1 | |
| M535 | 4 | - | 5 | 8 | 8 | 2 | 1 | - | |
| M5652 | 8 | 4 | 5 | 5 | 5 | 3 | - | 1 | |
| Typ L, velikost na DIN liště: 12 modulů (21 cm) | |||||||||
| L205 | 36 | 4 | 28 | 1 | 1 | 2 | 1 | 1 | |
| L525 | 24 | 4 | 19 | 5 | 5 | 3 | 1 | 1 | |
1- 2× Ethernet (1 Gbit + 10/100 Mbit)
2 - bezdrátový LTE modul
Více informací
Dokumentace
|
Příbalové informace Technické a bezpečnostní informace |
stáhnout | |
|
Mapa Modbus registrů Tabulka pro práci s Modbus registry |
stáhnout | |
|
Certifikace Prohlášení o shodě |
stáhnout | |
|
Produktový list (datasheet) Produktové vlastnosti a technické informace |
stáhnout |
| Digitální vstupy | 24 |
| Digitální výstupy | 4 |
| Relé výstupy | 19 |
| Analogové vstupy | 5 |
| Analogové výstupy | 5 |
| CPU | 4x 1,2 GHz |
| RAM | 1 GB |
| RS232 rozhraní | 1 |
| RS485 rozhraní | 3 |
| Ethernet | 1 Gbit |
| USB 2.0 | 2 |
| Interní paměť | 8GB eMMC |
| Napájení | 24V DC |
| 1-Wire sběrnice | Ano (galvanicky izolovaná) |
| Rozměry | 210 mm x 90 mm x 60 mm |
| Způsob uchycení | DIN (35 mm) |
| Váha | 555 g |
| Výdrž RTC zálohy | maximálně 7 dní |
