Udržujte si přehled o svých projektech odkudkoliv na světě se zdarma dostupnou službou Mervis SCADA.
SCADA (Supervisory Control and Data Acquisition) je druh dispečerského systému, ve kterém lze z jednoho rozhraní monitorovat a spravovat provoz všech technologií, jež jsou ke SCADA připojeny. K dispečerskému rozhraní pak lze vzdáleně přistupovat z více zařízení.
SCADA systém Vám umožní
- udržovat si celkový přehled o stavu systému
- včas reagovat na případné krizové situace
- optimalizovat provoz a usnadnit řešení problémů pomocí analýzy historických dat
- snížit provozní náklady díky menším nárokům na infrastrukturu i počet zaměstnanců
SCADA pro řídicí jednotky Unipi
SCADA rozhraní nabízíme i v rámci platformy Mervis - oficiálně podporovaného softwarového řešení pro programování řídicích jednotek Unipi, kde je Mervis SCADA součástí balíčku služeb Mervis Cloud.
Proč zvolit Mervis SCADA?
- dostupnost zdarma - všechny nástroje pro vývoj a správu SCADA rozhraní máte k dispozici bezplatně
- rychlé a jednoduché nasazení - celý SCADA projekt si vytvoříte zcela sami i bez hlubších znalostí programování
- mobilní aplikace zdarma - sledujte a řiďte provoz svých projektů přímo z Vašeho chytrého telefonu
- plně zabezpečené řešení - Vaše data jsou bezpečně uložena v datacentru Unipi a přístup k nim je zajištěn šifrovaným spojením
- centralizovaná správa projektu - vzdáleně monitorujte, ovládejte a řešte případné problémy u všech svých instalací z jednoho centrálního rozhraní
- uživatelsky přívětivé prostředí - Mervis SCADA disponuje moderním a přehledným grafickým designem pro výrazné usnadnění práce
- analýza historických dat - zobrazte si provozní údaje ve formě přehledných grafů pro optimalizaci provozu, diagnostiku a usnadnění řešení problémů
- úspora provozních nákladů - vyhněte se nákladům spojeným s provozem vlastních serverů či datacentra
- úspora nákladů za údržbu - udržujte si přehled o stavu systému a vysílejte techniky údržby pouze tehdy, když je jich skutečně třeba
- snadná správa uživatelů - několika kliknutími nastavujte a spravujte uživatele, jejich skupiny a jejich přístupová práva k jednotlivým projektům
- přístup kdykoliv a odkudkoliv - přistupujte ke SCADA rozhraní z počítače či mobilního zařízení
- možnost exportu dat - exportujte provozní hodnoty ve formátu .xsl, .png či MATLAB
Součásti Mervis SCADA
Mervis SCADA
Online služba, ke které lze přistupovat přes webový prohlížeč či mobilní aplikaci. Služba do jednoho rozhraní slučuje přístup ke kontrolérům pro vyčítání aktuálních hodnot (Mervis Proxy) a přístup k historickým datům a jejich analýze (Mervis DB). Editace SCADA projektů, konfigurace a programování PLC, tvorba grafických schémat a další nastavení pak probíhají ve vývojovém prostředí Mervis IDE.
Mobilní aplikace Mervis
S mobilní aplikací Mervis se ke svému SCADA rozhraní připojíte přímo z Vašeho chytrého telefonu. Aplikace Vám umožní zobrazit tabulku datových bodů pro sledování a změny jejich hodnot, zobrazovat grafy historických dat aj. Aplikace je dostupná zdarma.
Ukázka rozhraní mobilní aplikace
Vzdálený přístup a správa (Mervis Proxy)
Služba Mervis Proxy Vám umožňuje vzdáleně spravovat a programovat kontroléry Unipi odkudkoliv na světě, a to bez nutnosti zvláštních síťových nastavení (port forwarding, nastavení firewallu, veřejná IP adresa aj.). Kontroléry přitom mohou zůstat skryty za Vaším lokálním firewallem. Služba je pro použití Mervis SCADA nezbytná.

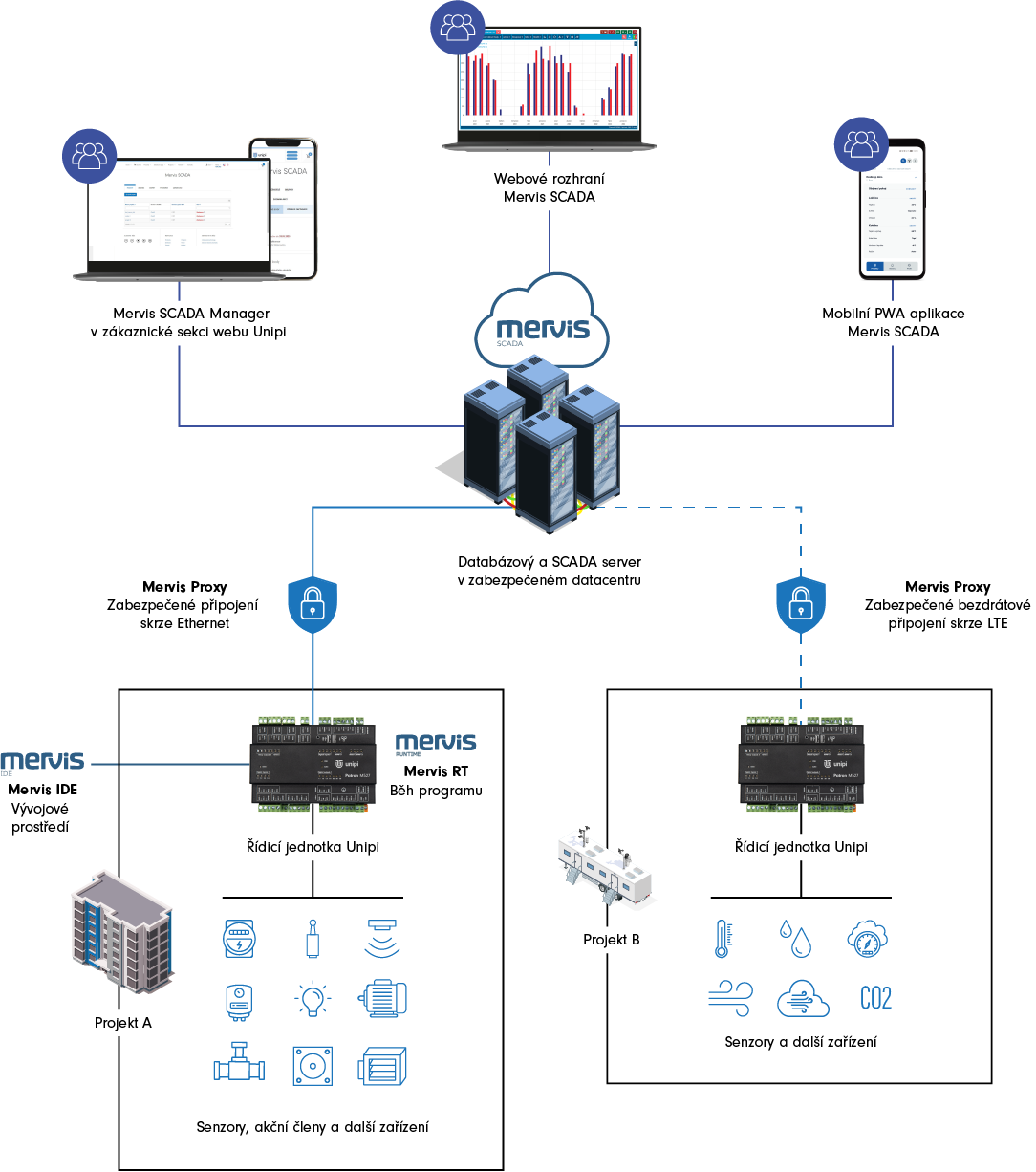

Schéma Mervis Proxy
Mervis DB
Volitelnou součástí Mervis SCADA je služba Mervis DB pro ukládání dat z PLC Unipi. K tomuto účelu Mervis DB využívá zabezpečeného úložiště v datacentru Unipi. V Mervis SCADA lze následně hodnoty analyzovat pomocí přehledných grafů (viz níže), případně je exportovat ve formátech .xsl, .csv, .png či MATLAB pro další použití.
Poznámka: Pokud máte zájem o ukládání dat do vlastní on-premise database, kontaktujte nás na info@unipi.technology. Vhodné zejména pro projekty od 5 000 datových bodů.

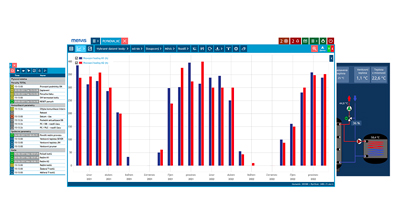

Možnosti zobrazení dat
Tabulka datových bodů
Příklad tabulky datových bodů
Přehledná tabulka nabízí rychlý přístup ke všem vybraným datovým bodům. V daném režimu zobrazení můžete snadno sledovat a měnit aktuální hodnoty datových bodů či monitorovat stav systému, jeho dostupnost a další parametry. Pro snadné přepínání mezi projekty následně slouží oddělené menu se seznamem všech projektů, které jsou ke SCADA připojeny.
Grafické schéma
Ukázkové grafické schéma
Grafická vizualizace slouží k rychlému a srozumitelnému přehledu o aktuálním stavu systému i jeho jednotlivých součástí. Schémata mohou mít podobu půdorysu budovy, technického schématu kotelny, znázornění topné soustavy apod. Vytvářet je pak lze ve vývojovém prostředí Mervis IDE pomocí široké kolekce přepínačů, indikátorů, textových polí a dalších elementů. Ty v přehledném grafickém rozhraní rozmisťujete prostým přetažením myší a díky širokým možnostem nastavení je můžete přizpůsobit na míru Vám či Vašim zákazníkům. Do schématu lze rovněž importovat i vlastní obrázky.
Analýza historických dat
Ukázka grafu historických dat
Ve spojení se službou Mervis DB nabízí Mervis SCADA i možnost analýzy historických dat. Krátkodobá i dlouhodobá data je možné sledovat formou některého z dostupných grafů - kromě klasických liniových a sloupcových máte k dispozici i kobercové, rozdílové či modulo grafy. Mervis SCADA Vám tak mimo jiné umožní:
- optimalizovat provoz technologie pro snížení provozních nákladů
- provádět přesné vyúčtování zákazníkům
- provádět preventivní údržbu ještě před nastáním havarijní situace
- provádět diagnostiku provozu a usnadnit tak řešení technických problémů
- a mnoho dalšího
Možnosti zobrazení dat
Všechny tři uvedené režimy zobrazení dat lze snadno zobrazit na osobním počítači či tabletu. Jediné, co je třeba, je ve webovém prohlížeči přejít na stránku scada.unipi.technology a zde zadat své přihlašovací údaje ke SCADA. Pro ukázku vizualizace dat můžete navštívit ukázkový projekt dostupný na tomto odkazu (přihlašovací jméno a heslo jsou předvyplněné).
Pro přístup ke grafům historických dat a tabulce datových bodů pak můžete využít i mobilní aplikaci, která Váš telefon propojí přímo s Vaším SCADA rozhraním.
Mervis SCADA - případová studie
Výhody Mervis SCADA si můžete sami vyzkoušet na ukázkovém řešení pro měření až 24 teplot, tvořeném kombinací programovatelného logického kontroléru Unipi, rozšiřujících modulů Unipi Extension xG18 a levných 1-Wire teplotních senzorů Unipi. Více se dozvíte v případové studii “Měření více teplot s rozšiřujícími moduly xG18” dostupné na tomto odkazu.
Jak Mervis SCADA získat?
- Mervis IDE: Vývojové prostředí, jehož součástí je i editor pro vytváření SCADA rozhraní, lze bezplatně stáhnout z Unipi Knowledge Base.
- Mervis DB: Pro přístup ke službě se stačí zaregistrovat na e-shopu Unipi a v sekci Účet -> Mervis SCADA založit nový SCADA projekt. Přístupové údaje pro Mervis DB jsou generovány automaticky při založení nového Mervis SCADA projektu. Podmínky pro použití služby Mervis SCADA a s ní souvisejících služeb jsou shodné jako podmínky použití služby Mervis Cloud a naleznete na tomto odkazu.
- Mervis Proxy: Identifikační údaj, Mervis Proxy ID, potřebný k této službě rovněž naleznete v zákaznické sekci svého účtu na webu Unipi. Služba Mervis Proxy je dostupná zcela zdarma. Tutoriál k získání licence pro Mervis Proxy naleznete na tomto odkazu, postup její zprovoznění je dostupný v tutoriálech Mervis.
- Mobilní aplikace: Popis instalace popsán zde.
Kolik mě bude Mervis SCADA stát?
První tři měsíce provozu Vám nebudeme účtovat žádné poplatky. Během této doby si můžete Mervis SCADA volně vyzkoušet a přizpůsobit svým potřebám. Po uplynutí tří měsíců Vám pak budeme účtovat měsíční paušál dle ceníku datových bodů. Aktuální ceník naleznete na tomto odkazu.

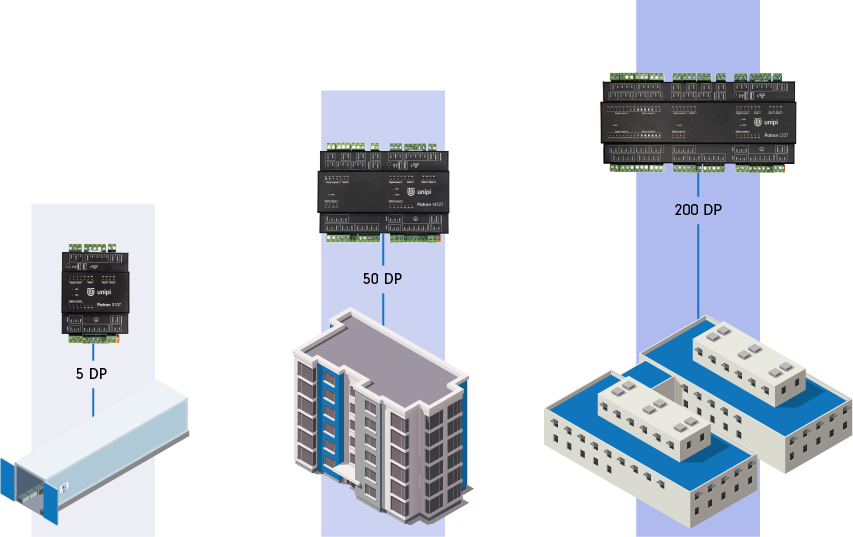

Co je to datový bod?
Datovým bodem se rozumí proměnná ukládaná do Mervis DB nebo použitá v projektu Mervis SCADA. V závislosti na velikosti projektu a počtu připojených zařízení může jejich počet dosáhnout až několika tisíc.
Chci začít používat Mervis SCADA
Mám vytvořený projekt v Mervis IDE
Pokud patříte ke stávajícím uživatelům systému Mervis, vše potřebné k vytvoření SCADA projektu se dozvíte v tutoriálu na Založení projektu Mervis SCADA.
Nemám vytvořený projekt v Mervis IDE
Pokud nemáte s Mervis předchozí zkušenosti, navštivte nejprve následující tutoriály, které Vás přehlednou formou seznámí se základy práce v Mervis IDE:
- Propojení Mervis IDE a kontroléru Unipi
- Vytvoření vzorového projektu a testování na jednotce Unipi
- Získání licence pro Mervis DB, Mervis Proxy a Mervis RT
S připraveným a funkčním projektem pak můžete pokračovat k tutoriálu Založení projektu Mervis SCADA.
