26.3.2020 Objevte nové možnosti měření teploty s rozšiřujícím modulem Unipi Extension xG18 pro připojení až osmi teploměrů Unipi 1-Wire.
1-Wire teplotní senzory jsou levným a jednoduchým způsobem měření teploty, které využijete v široké škále automatizačních projektů. Zvláště u rozsáhlejších systémů ale můžete brzy narazit na technické limity sběrnice - max. 15 zařízení na sběrnici a max. délka sběrnice 200 m. Co tedy dělat, pokud potřeby Vašeho projektu tyto limity přesahují?

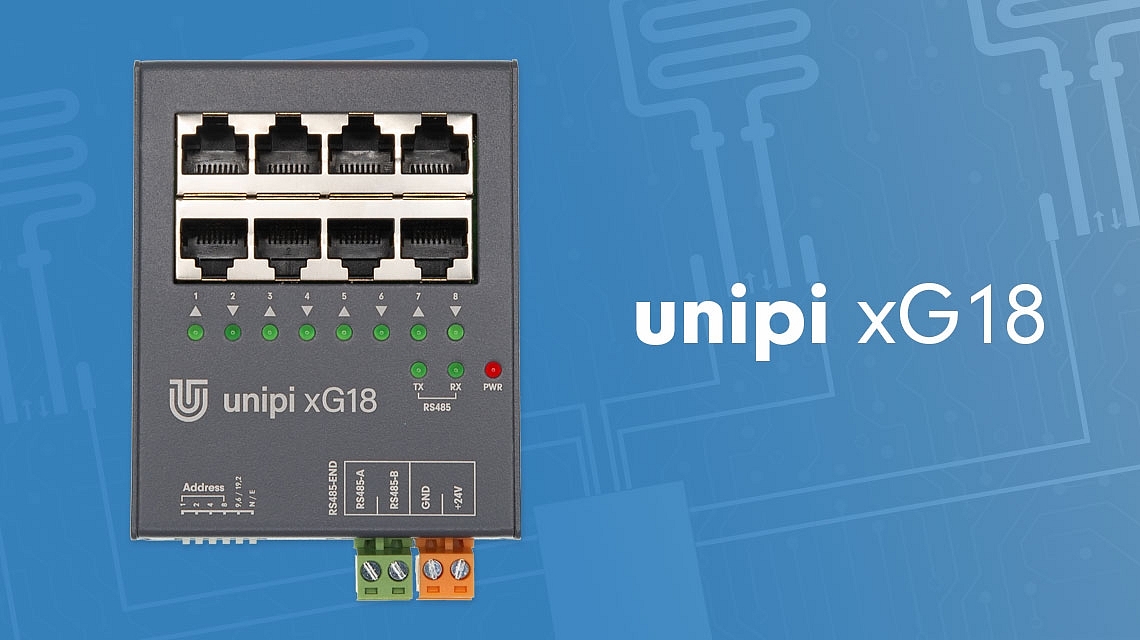

Pro tyto případy představujeme řešení v podobě 1-Wire/Modbus RTU rozšiřujícího modulu Unipi Extension xG18
Unipi Extension xG18 |
|
- počet 1-Wire kanálů: 8 |
|
Prohlédnout na e-shopu Unipi | |
Jaké jsou hlavní výhody xG18?
- Cenově dostupné měření teplot
- Jednoduché připojení až 8 teplotních čidel 1-Wire s konektorem RJ45.
- 1-Wire kanály jsou od sebe odděleny, což zvyšuje spolehlivost odečtu teplot
- Použitelný v každém systému s RS-485 a podporou protokolu Modbus RTU
- Úspora kabeláže a vyšší spolehlivost cílového systému
- Vhodné pro rozsáhlé realizace
- Možnost připojení až 32 modulů na jednu linku
Praktické řešení pro měření teploty
Unipi Extension xG18 slouží jako jednoduchý a spolehlivý nástroj pro připojení a vyčítání teploty až z osmi teplotních senzorů Unipi 1-Wire s konektorem RJ45 - využít lze všechny nabízené délky kabelu. Pro komunikaci s řídicím systémem pak slouží sériové rozhraní RS-485 s protokolem Modbus RTU. Ačkoliv je tak xG18 určen primárně pro použití společně s kontroléry Unipi, lze jej začlenit do kteréhokoliv systému s rozhraním RS-485 a podporou Modbus RTU.
Pro zvýšení spolehlivosti měření jsou 1-Wire kanály nezávislé a podporují pouze parazitní připojení jednoho teplotního čidla DS18B20 na jeden kanál. Oproti standardnímu 1-Wire zapojení se tak již nemusíte obávat selhání celé sběrnice při poruše jednoho čidla. Na jednu sběrnici RS-485 pak lze připojit až 32 modulů xG18, snadno tak můžete vytvářet rozsáhlé sítě čítající až 256 senzorů.
Uvedené vlastnosti tak z xG18 dělají řešení vhodné zejména pro:
- kotelny, výměníkové stanice, chladírenská zařízení a další instalace vyžadující odečet velkého množství teplotních senzorů
- průmyslové provozy s velkými vzdálenostmi mezi jednotlivými měřícími místy
- instalace s vysokými nároky na spolehlivost měření
Příklad využití modulu xG18
Softwarová podpora
Modul xG18 lze použít s jakýmkoli zařízením s rozhraním RS-485 a softwarem podporující komunikaci Modbus RTU.
Přímá softwarová podpora xG18 na všech kontrolérech Unipi bude zahrnuta v nadcházející verzi 2.3.0 vývojového prostředí Mervis IDE. Ta se v současnosti nachází v závěrečných fázích vývoje, o jejím vydání Vás budeme informovat na našich stránkách a v newsletteru.
Další vlastnosti
Modul xG18 je možné napájet napětím v rozsahu 5 - 24 V DC, montáž se provádí na standardní DIN lištu (držák a montážní šroubky jsou součástí balení). Komponenty modulu jsou chráněny odolným hliníkovým šasi s krytím IP20. K indikaci napájení, stavu kanálů a komunikace přes RS-485 je pak modul vybaven sadou LED diod.
Kam dál?
Unipi xG18 můžete již nyní objednávat z e-shopu Unipi, kde rovněž naleznete i detailnější informace o produktu. Technickou dokumentaci a další užitečné informace pak naleznete na Unipi Knowledge Base.
