Jak zabezpečit řídicí jednotky proti nečekanému výpadku proudu?

Zjistěte, jak můžete jednoduše zabezpečit jednotky Unipi proti neočekávanému výpadku napájení.

Stalo se Vám někdy, že bezproblémový běh Vašich jednotek neplánovaně přerušil výpadek proudu? Nebo se chcete přesně takovému případu vyhnout? Podívejte se na řešení jak tomu předejít.

Proč je důležité zajistit jednotku proti výpadku proudu?

• i krátký výpadek může znamenat kompletní restart jednotky (tzn. jednotka se vrátí do počátečního stavu a veškerý probíhající proces bude ztracen)
• výpadek může způsobit vážné poškození připojené technologie nebo znehodnocení výrobků případně narušení/zastavení celého procesu výroby, atp.
• zabezpečení jednotky zabrání ztrátě dat a přerušení naplánovaných procesů (např. produkce)
• máte možnost na danou situaci včas reagovat (např. zabezpečit řízenou technologii) díky upozornění formou e-mailu, SMS, atd.

Ke všem našim jednotkám Unipi, můžete připojit napájecí zdroj s akumulátory, které zajistí nepřerušený přívod napětí a to i při náhlém výpadku.

Jak zabezpečení funguje?

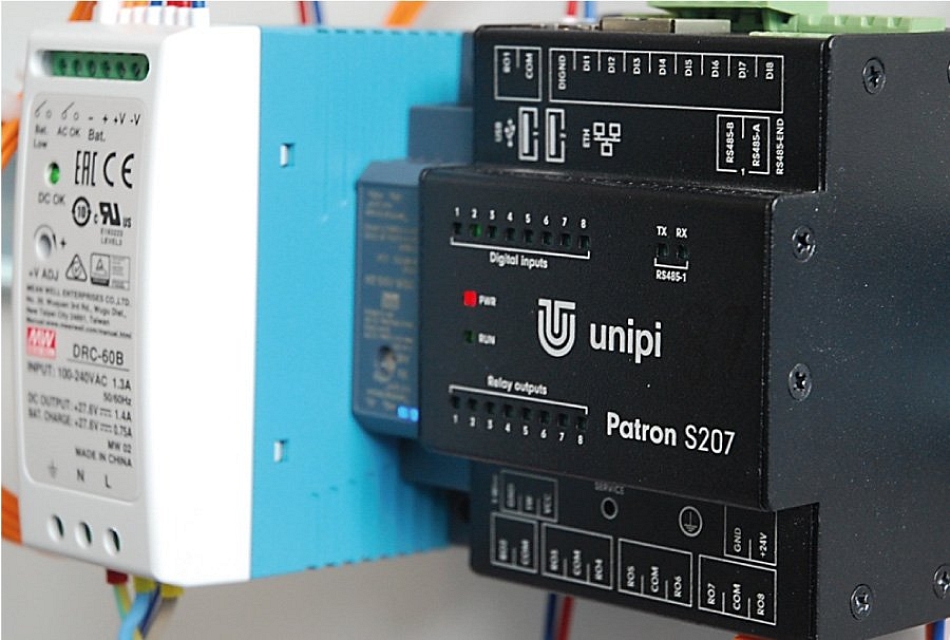

Ukažme si řešení, které využívá tři typy zařízení navíc: napájecí zdroj, měnič a akumulátory. V tomto případě s těmito tyto parametry:

1. spínaný napájecí zdroj Mean Well DRC-60B s funkcí UPS
2. DC/DC měnič Mean Well DDR-15G-24
3. dva akumulátory CSB HR1234W 12V/9Ah

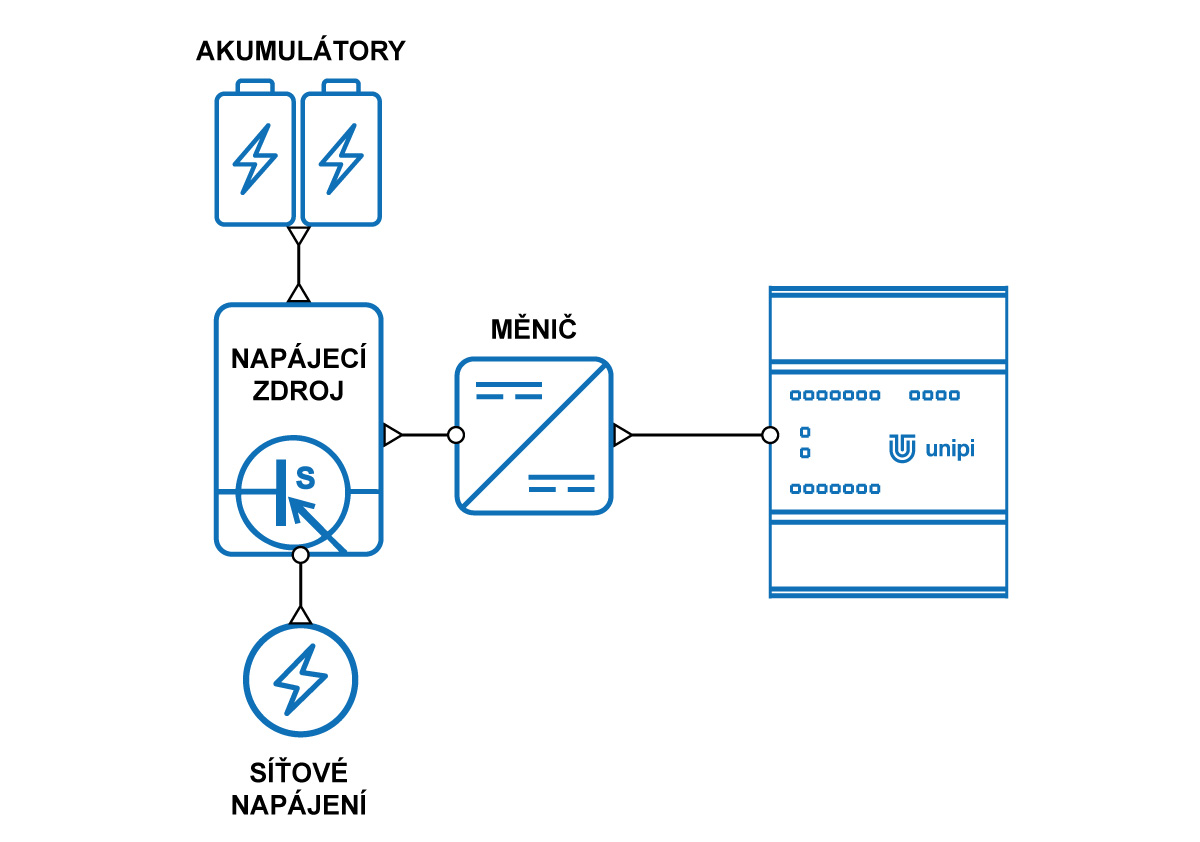

Akumulátory jsou napojeny na napájecí zdroj a začnou plynule napájet jednotku v momentě, kdy dojde k výpadku proudu. Díky připojenému měniči, mezi napájecím zdrojem a jednotkou Unipi, se nemusíte starat ani o případné kolísání napětí, které by jinak mohlo poškodit jednotku (měnič na výstupu zajišťuje bezpečnou konstantní hodnotu).
Použitý napájecí zdroj také obsahuje dvě signální relátka. První signální relátko upozorní jednotku (a tím i obsluhu) na to, že došlo k výpadku proudu, zatímco je jednotka napájena z akumulátorů. Druhé signální relátko se zapne a upozorní jednotku (tím opět i obsluhu) až v momentě, kdy se akumulátory blíží vybití.
Při použití tohoto řešení, vydrží akumulátory napájená jednotka (např. Unipi Patron S207) až 72 hodin.

Výhody tohoto řešení:

• jednoduchost: nezabere příliš místa a nepotřebuje ani dodatečné chlazení, můžete jej tedy snadno použít do Vašich již existujících projektů
• spolehlivost: díky plynulému přechodu na napájení z akumulátorů nedojde k žádnému narušení vašeho projektu (např. zastavení výroby)
• autonomie: napájecí zdroj automaticky začne zpětně dobíjet akumulátory jakmile je obnovena dodávka elektřiny
• bezpečnost: zabráníte ztrátě dat, poškození jednotky, přerušení výroby nebo narušení celého řídicího procesu
• informovanost: budete mít čas reagovat na nastalou situaci (např. díky upozornění pomocí SMS nebo e-mailu) a případně i zabezpečit připojené technologie

Podívejte se na podrobný návod tomuto řešení
